RM新时代

易施美 STA 150D / TA250D / STA350D 人造石薄層系列粘結(jié)劑是專(zhuān)為不同材質(zhì)和氣候設(shè)計(jì)的雙組份材料、是水泥基聚合物改性膠泥。

該產(chǎn)品采用干粉料（Part A）和液體固化劑（Part B）配套組成。兩者拌合適用，將極大改善膠漿粘合力、耐候性等，防止石材翹曲變形起鼓等通病。

類(lèi)型：

通用型：STA150D

專(zhuān)業(yè)型：STA250D

柔性型：STA350D

顏色：白色

包裝：粉20kg+固化劑5kg

不正確使用粘結(jié)劑，容易造成什么問(wèn)題？

人造石應(yīng)用典型性問(wèn)題

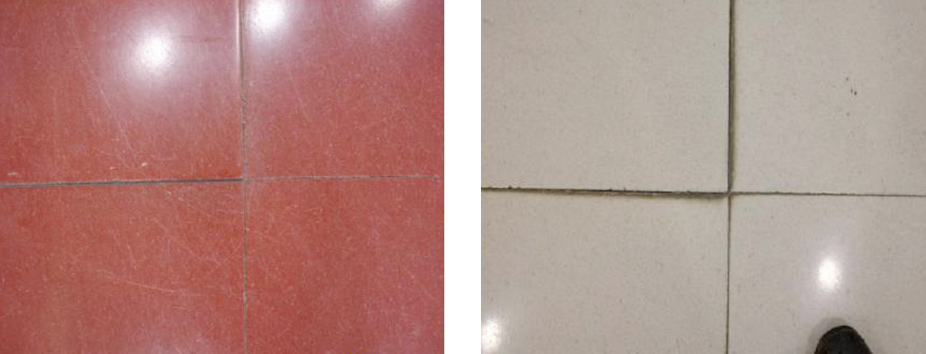

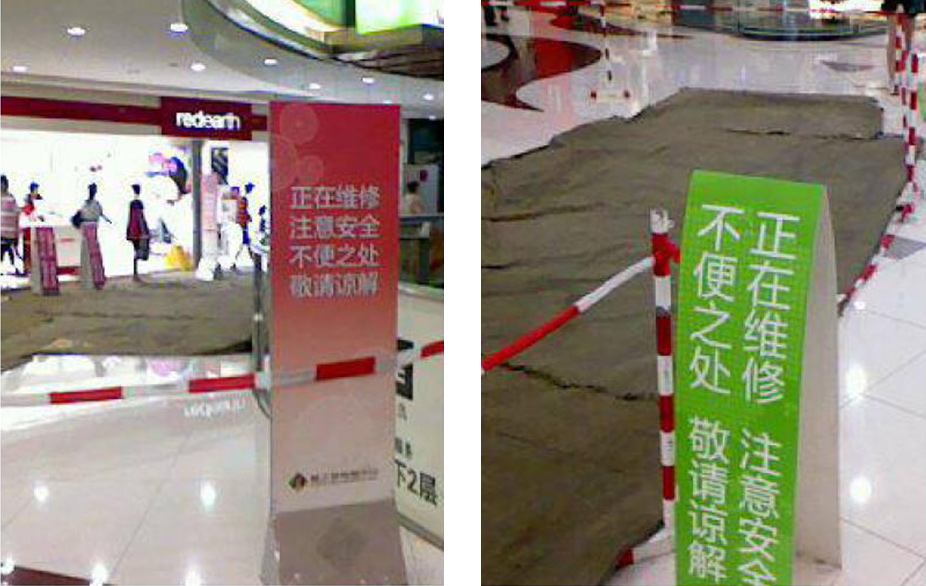

人造石大面積脫落，必須重新鋪貼

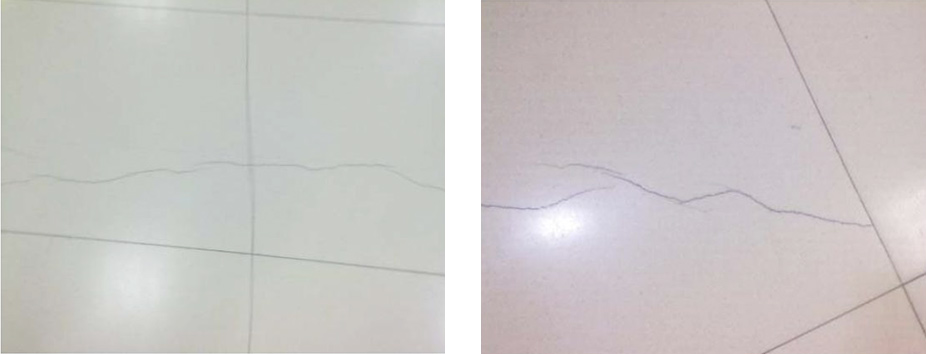

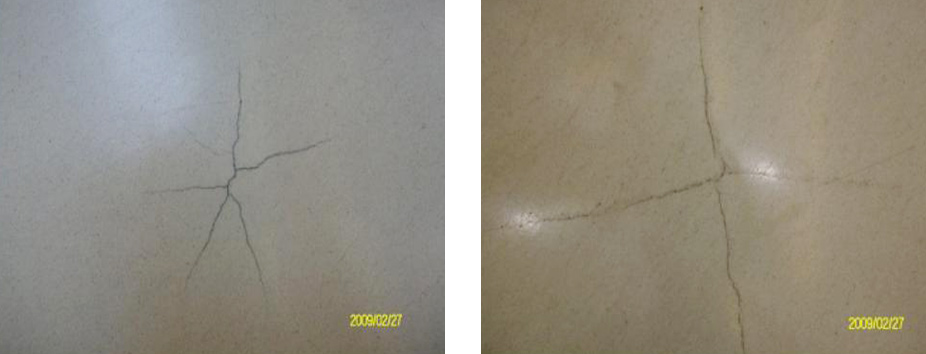

人造石開(kāi)裂

人造石鼓包

人造石翹曲變形

人造石應(yīng)用問(wèn)題歸納

◇ 典型性問(wèn)題

◇ 空鼓及引起的大面積脫落

◇ 人造石開(kāi)裂

◇ 人造石鼓包

◇ 人造石彎曲變形

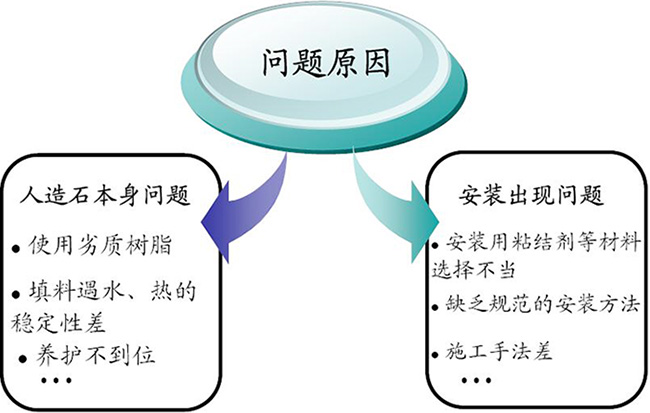

人造石應(yīng)用問(wèn)題的原因分析

人造石出現(xiàn)各種應(yīng)用問(wèn)題，主要原以為：

與人造石本身相關(guān)的原因

絕大多人造石因其含有不飽和聚酯樹(shù)脂，當(dāng)其長(zhǎng)期遇水或受潮時(shí)會(huì)產(chǎn)生膨脹。從而導(dǎo)致人造石材更會(huì)產(chǎn)生變形、翹曲。

人造石生產(chǎn)過(guò)程中使用的樹(shù)脂，需較長(zhǎng)時(shí)間才能反應(yīng)徹底。如果石材未養(yǎng)護(hù)到位就進(jìn)行后期切割加工等，會(huì)造成應(yīng)用后石材變形、開(kāi)裂等。

人造石中如果使用對(duì)水及熱穩(wěn)定性差的填料，也可能造成應(yīng)用過(guò)程中出現(xiàn)開(kāi)裂、脫落、鼓包等問(wèn)題。

與安裝過(guò)程相關(guān)的原因

使用傳統(tǒng)的水泥砂漿或低擋粘結(jié)劑進(jìn)行人造石鋪貼。

未考慮到工程實(shí)際中可能會(huì)存在的水和熱等可能對(duì)人造石的影響。

為了片面節(jié)約成本，選用不正確安裝方式；或者安裝過(guò)程不規(guī)范。

施工過(guò)程無(wú)法控制。

只有人造石生產(chǎn)廠家與專(zhuān)業(yè)粘結(jié)劑等材料生產(chǎn)廠家切實(shí)聯(lián)手，才能更有效促進(jìn)人造石應(yīng)用更加安全。

易施美人造石的粘結(jié)系統(tǒng)和機(jī)理

當(dāng)使用水泥砂漿粘結(jié)時(shí)，有兩種顯然不同的作用機(jī)理：

機(jī)械固定及錨定：

無(wú)機(jī)粘結(jié)劑(如水泥)是形成機(jī)械力的關(guān)鍵。當(dāng)水泥砂漿滲透到多孔性石材、陶質(zhì)磚或石質(zhì)磚的小孔及坑洼處，以及滲入多孔性基材上時(shí)，即可使磚塊與基材產(chǎn)生一種緊固作用。

物理固定：

有機(jī)聚合物粘結(jié)劑在人造石/砂漿和基材/砂漿界面間的物理作用或接觸(如反應(yīng)性樹(shù)脂及熱塑性分散體，可通過(guò)引力及化學(xué)粘結(jié)等產(chǎn)生粘結(jié)作用)，是導(dǎo)致人造石與基材產(chǎn)生耐久性粘結(jié)主因。

空鼓發(fā)生的機(jī)理及危害：

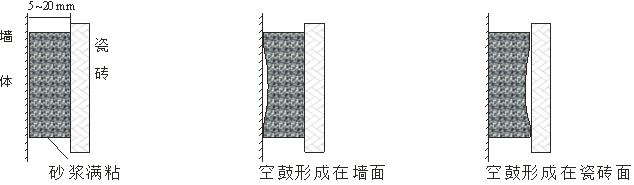

利用水泥砂漿進(jìn)行瓷磚粘貼時(shí)，在水泥砂漿已經(jīng)硬化后，其中水泥材料的水合反應(yīng)仍在長(zhǎng)期進(jìn)行，造成材料內(nèi)部應(yīng)力增加，導(dǎo)致水泥砂漿的干縮。許多情況下，即便施工初期粘貼情況良好，但隨后可能出現(xiàn)局部空鼓（見(jiàn)圖1）,并由此造成瓷磚脫落。

空鼓檢驗(yàn)的局限性：

利用水泥砂漿粘貼瓷磚，在水泥砂漿基本硬化后（28天）進(jìn)行空鼓檢驗(yàn)是十分必要的。但是，即便28天檢驗(yàn)合格，受多種因素影響（如界面特性及處理?xiàng)l件、砂漿水灰比、水砂比、養(yǎng)護(hù)條件、凍融條件等），隨時(shí)間推移仍可能出現(xiàn)缺陷。

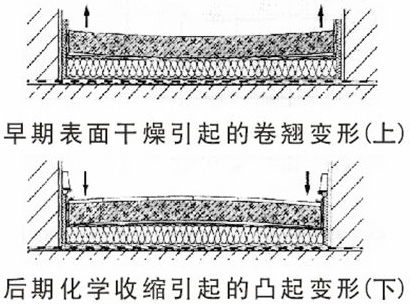

水泥基砂漿的收縮

由于物理（干燥）和化學(xué)（或者自發(fā)的）收縮引起的作用

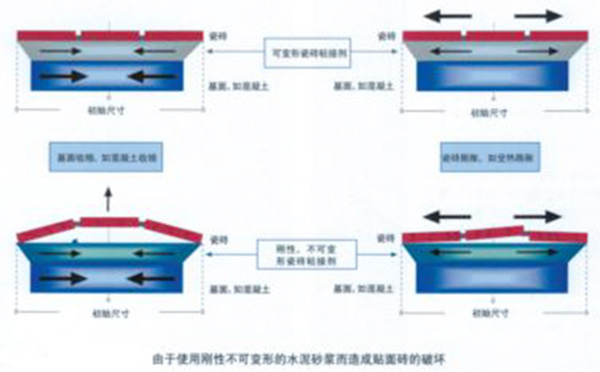

使用柔性和剛性粘接劑的瓷磚與基材間的變形情況與剪切應(yīng)力

如果使用普通的水泥砂漿固定人造石，即使是因受熱或機(jī)械－動(dòng)力應(yīng)力(負(fù)荷、變形)作用而引起很小的剪切力，也可導(dǎo)致粘結(jié)失效。

易施美薄層粘結(jié)劑瓷磚等材料和基面牢牢粘在一起，實(shí)現(xiàn)省料、省工、省時(shí)、防水、耐候性好等優(yōu)點(diǎn)。其各項(xiàng)性能指標(biāo)滿(mǎn)足JC/T547-2005《陶瓷墻地面磚粘結(jié)劑》標(biāo)準(zhǔn)要求。

人造石粘結(jié)劑符合JC/T547-2005的標(biāo)準(zhǔn)中C1類(lèi)產(chǎn)品的技術(shù)要求：

人造石安裝應(yīng)重點(diǎn)考慮的方面--基于人造石產(chǎn)品自身質(zhì)量穩(wěn)定可靠為前提

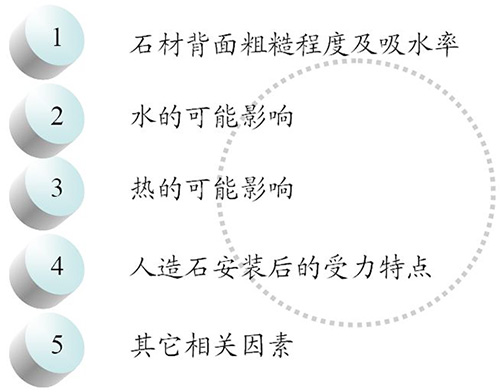

應(yīng)考慮的人造石具體特點(diǎn)：

水的可能影響：人造石水敏性不同

◇ 人造石常用結(jié)合劑的水敏感性

◇ 不飽和聚酯樹(shù)脂：固化體積收縮大(7.9%)，酯鍵在水泥砂漿堿性環(huán)境存在水解現(xiàn)象。

◇ PMMA:耐水性好。

◇ 聚醋酸乙烯酯：耐水性、耐熱性差。

◇ ABS樹(shù)脂：耐水性好

◇人造石常用骨料吸水率：

◇ 大理石0.09-1 .31%；石英砂0.5-0.22%；方解石0.04%-1 .4%

◇ 人造石吸水率：0.027%

水的可能影響：基面等外界水來(lái)源

◇ 研究基面可能的水來(lái)源。

◇ 安裝前進(jìn)行一些潮氣釋放測(cè)試。

◇ 需要時(shí)，安裝防水膜，提供符合要求的基面。

◇ 了解安裝粘結(jié)劑的性能。

◇ 是否有可靠的安裝規(guī)范參考。

熱的可能影響

◇ 人造石膨脹系數(shù)：46.8x10'6/°C

◇ 混凝土：10×10'6/°C

◇ 大理石：10.5-13.7×10'6/°C

◇ 石英：5.4×10'6/°C（石英玻璃）

◇ 一些石材的熱膨脹系數(shù)為混凝土的3-5倍。

◇ 不飽和聚酯樹(shù)脂的熱膨脹系數(shù)為(130-150)×10'6/°C

◇ PMMA的熱膨脹溫度系數(shù)為85×10'6/°C

◇ 聚苯乙烯的熱膨脹系數(shù)80 xl 0'6/°C

◇ 研究可能的受熱來(lái)源（室內(nèi)、室外）

◇ 調(diào)查是否會(huì)接觸太陽(yáng)光。

◇ 如果可能，進(jìn)行一些基本的熱膨脹計(jì)算。

易施美粘結(jié)劑及飾面材料的選型：

飾面磚自身的體積變化對(duì)粘結(jié)效果的影響：
使用環(huán)境溫、濕度的變化會(huì)引起飾面磚一定的體積效應(yīng)，各種質(zhì)地飾面材料的吸水率、濕脹率、線(xiàn)膨脹率對(duì)比如（表1）所示。

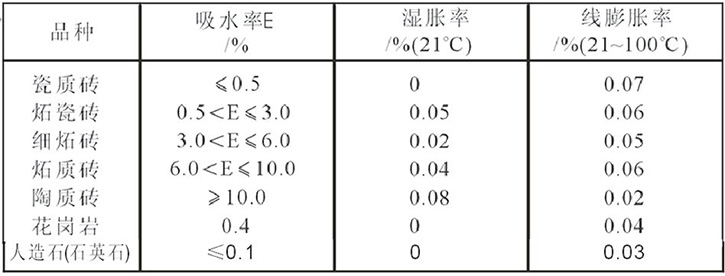

各種質(zhì)地的飾面材料吸水率、濕脹率、線(xiàn)膨脹率對(duì)比：（表1）

由（表1）可見(jiàn)：

1) 飾面磚都存在一定的線(xiàn)膨脹率即有熱脹冷縮現(xiàn)象，但一般氣溫的變化對(duì)線(xiàn)膨脹率影響不大。

2) 吸水率大于0.5%的飾面磚存在濕脹現(xiàn)象。一般當(dāng)飾面磚濕脹率大于0.06%時(shí)，如果用于潮濕地方易起鼓脫落。

人造石材：

人造石材可根據(jù)材質(zhì)（石英石/崗石）和（吸水率/硬度及溫度環(huán)境）來(lái)選擇易施美產(chǎn)品STA250D（專(zhuān)業(yè)型）、ST350D（柔韌型）白色雙組份人造石材專(zhuān)用粘結(jié)劑；

鋪地的人造石材可不考慮抗流掛，通用型采用STA250D鋪貼，溫差大的區(qū)域可采用STA350D達(dá)到更佳的效果；

施工方法請(qǐng)參照粘結(jié)和填縫的施工說(shuō)明。

產(chǎn)品特點(diǎn)：

◇ 施工簡(jiǎn)便，工效提高；

◇ 采用薄層粘貼，厚度≈5mm用量少且均勻，避免出現(xiàn)空鼓，較傳統(tǒng)水泥砂漿粘貼法更安全牢固；

◇ 耐水性能好，具防潮抗?jié)B功能，可用于商場(chǎng)、廣場(chǎng)等公眾地方；

◇ 抗老化性能好，耐侯性強(qiáng)，收縮率小，不易龜裂；

◇ 可適用于寒冷及潮濕環(huán)境。

◇ 表面凝結(jié)時(shí)間長(zhǎng)，足夠時(shí)間對(duì)粘貼石材進(jìn)行調(diào)整；

◇ 較強(qiáng)的抗垂落和粘結(jié)力，可將人造石牢固的粘附于基底，避免剝落。

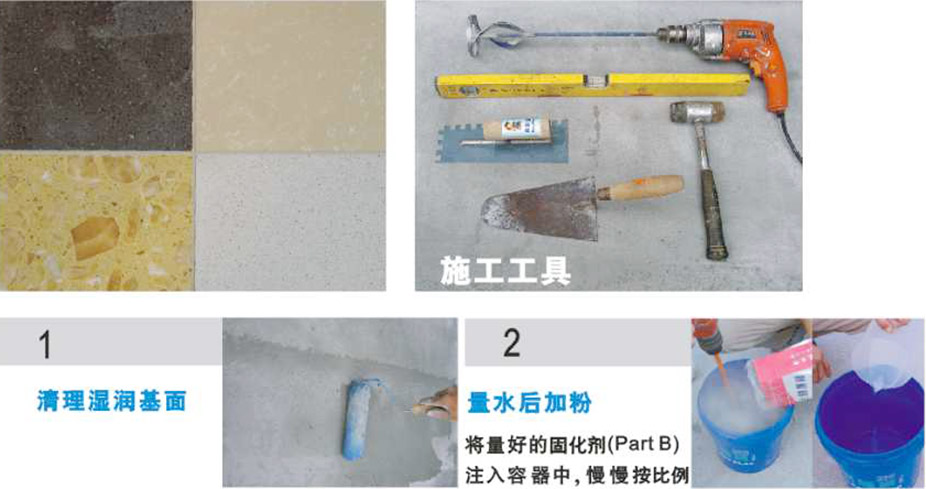

易施美人造石粘結(jié)劑施工工藝：

基面處理：

◇ 確定基底結(jié)實(shí)平整，無(wú)空鼓，基底面上清潔干凈，無(wú)油污、脫膜劑、浮塵和松散物等污漬；

◇ 基底缺陷應(yīng)事先修補(bǔ)，建議用Easyplas修補(bǔ)砂漿 MP520；有凸起則給予敲除；

◇ 用清水清洗并濕潤(rùn)基面至飽和為準(zhǔn)，但不可有明水；

◇ 地面找平建議用Easyplas易流平砂漿或易流平地面砂漿外加劑可達(dá)到更佳找平效果。

電動(dòng)攪拌：

在適當(dāng)?shù)娜萜髦?，先注入液體固化劑（PartB），再按比例慢慢加入干粉料(PartA)，用電動(dòng)攪拌器低速充分?jǐn)嚢?，邊倒粉料邊攪拌至均勻無(wú)結(jié)塊、無(wú)沉淀濃稠膏狀； 靜置3分鐘，再攪拌1～2 分鐘即可使用。（切記勿超時(shí)攪拌，環(huán)境因素可酌量調(diào)整水量，但切勿過(guò)量或太少）

施工工藝：

施工前確定基底表面無(wú)明水。將攪拌好的膏狀粘結(jié)劑在施工表面用力均勻的刮上薄薄一層底；開(kāi)始貼人造石時(shí)，需要在人造石的背面用粘結(jié)劑用力均勻的批刮一層薄底，不到一毫米為宜，可隱約見(jiàn)磚的背面，然后才在磚的背面涂抹粘結(jié)劑來(lái)控制厚度。一般厚度為5mm。

用齒形刮刀將粘結(jié)劑均勻滿(mǎn)批在基底，拉成條紋狀。（根據(jù)石材厚度及大小選擇刮刀類(lèi)型：10X10mm，若石材較大建議雙面涂漿）并確保粘結(jié)劑厚度5mm。

每次批刮約1-2m左右，在開(kāi)放時(shí)間20分鐘內(nèi)，將石材揉壓于基面上，用彈性、平整的板輕輕拍打石材，以便每塊石材均勻牢固在石材粘結(jié)劑上，確保石材背面100%的覆蓋：（如果涂抹面積過(guò)大，基層涂抹面已干，則影響其粘結(jié)強(qiáng)度）

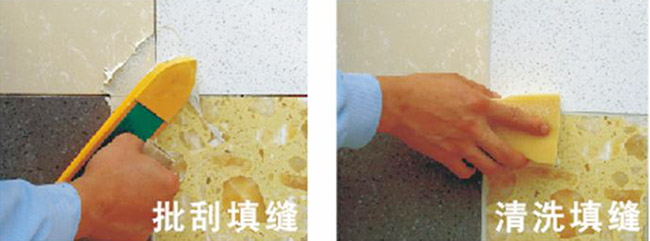

在調(diào)整時(shí)間內(nèi)，可對(duì)石材位置進(jìn)行調(diào)整；待粘結(jié)劑完全干固后（大約24小時(shí)），才可進(jìn)行填縫工序；施工后24小時(shí)內(nèi)，應(yīng)避免重負(fù)荷于石材表面。

注意事項(xiàng)：① 已加上攪拌好的膠漿最好在1-2個(gè)小時(shí)內(nèi)使用完；② 切忌將已干固的膠漿再加水混合攪拌使用。

包裝與儲(chǔ)存：工程裝。儲(chǔ)存于干燥、陰涼處，未開(kāi)封產(chǎn)品保質(zhì)期限為12個(gè)月。

易施美人造石材薄層粘結(jié)法：（厚度≥5mm）

要求基面結(jié)實(shí)、平整、清潔、無(wú)空鼓、無(wú)開(kāi)裂、加入配好的干粉料（Part A）。配比請(qǐng)參照包裝說(shuō)明。

無(wú)松散物等。

用清水淋濕基底至飽和，待表面無(wú)明水時(shí)方可作粘結(jié)劑施工。

3、攪拌

用低轉(zhuǎn)速的大功率電動(dòng)工具攪拌至均勻至無(wú)結(jié)塊的膏狀，攪拌時(shí)間5-7分鐘。

4、批刮

1、確認(rèn)基面無(wú)明水；

2、批刮粘結(jié)劑（條形狀／滿(mǎn)批刮）厚度約5mm；

3、粘貼人造石材。

背刮人造石粘結(jié)劑

5、貼石材

1、確認(rèn)基面無(wú)明水；

2、批刮粘結(jié)劑（條形狀／滿(mǎn)批刮）厚度約5mm；

3、人造石材背面薄層批刮粘結(jié)劑。

4、粘貼人造石材。

□ 石材背面薄層批刮粘結(jié)劑可達(dá)到更佳效果。

攪拌好的漿料1-2小時(shí)內(nèi)使用完；批刮粘結(jié)劑在20分鐘內(nèi)粘貼完石材，可達(dá)到最佳粘結(jié)效果，不宜超時(shí)粘貼；粘貼石材時(shí)要輕微扭轉(zhuǎn)和上下搓動(dòng)石材，確保粘貼牢固。粘貼好的石材24小時(shí)后方可進(jìn)行后續(xù)工序。
